제품정보 톱체인
톱체인은 톱 플레이트와 체인 부분이 일체화된 부품을 피팅 핀으로 연결한 반송용 체인입니다.
반송물의 상처 부착을 억제할 수 있는 플라스틱제 플레이트를 갖춘 플라스틱 톱 체인과, 내식성이 뛰어나 중량물의 반송에 적합한 스테인리스제 플레이트를 갖춘 스테인리스 톱체인이 있습니다.
그 밖에도 스틸제 체인에 플라스틱 플레이트를 설치한 스냅 탑 체인 이나, 톱 플레이트에 롤러가 내장된 어큐뮬레이션 체인 등도 라인 업하고 있습니다.
톱체인의 특징
공통 특징
- 특징 1 반송물의 보호: 접동에 의한 제품의 상처 부착을 억제 >>자세히 보기
- 특징 2 다양한 톱 플레이트 폭, 톱 플레이트 형상 라인업 >> 자세히 보기
- 특징 3 곡선 반송용 체인도 풍부하게 라인업 >>자세히 보기
×
(드래그로 이동할 수 있습니다)
반송물의 보호: 슬라이딩에 의한 상처 부착을 억제
뛰어난 접동성을 갖추고 있기 때문에, 소중한 제품이나 부품의 접동에 의한 상처 부착을 억제합니다.
×
(드래그로 이동할 수 있습니다)
다양한 톱 플레이트 폭, 톱 플레이트 형상을 라인 업
종류가 풍부하기 때문에 반송물에 맞춘 체인을 선택할 수 있습니다.
×
(드래그로 이동할 수 있습니다)
곡선 반송용 체인도 풍부하게 라인업
체인 피치, 체인 폭의 종류가 풍부하기 때문에 다양한 곡선 반송에 대응 가능합니다.
플라스틱 톱 체인 톱체인의 특징

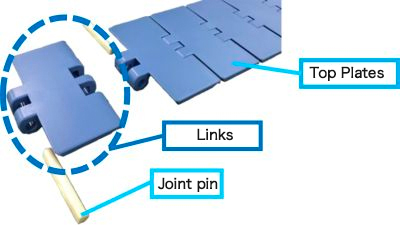

반송물의 상처 부착을 억제
반송물의 상처 부착을 억제하는 플라스틱제 플레이트와 체인 부분을 일체 성형해, 피팅 핀으로 연결한 반송용 체인입니다.
플라스틱의 자기 윤활성에 의해, 급유 없이도 사용이 가능해, 작업 현장을 아름답게 유지합니다.
기름을 싫어하는 환경이나, 제품에의 상처 부착 억제등 다양한 용도에 사용 가능하고, 폭넓은 업계에서 채용 받고 있습니다.
다수의 체인 사양(재질)을 갖추고 있어 사용 환경에 따라 선택하실 수 있습니다.
기타 플라스틱 톱 체인
스냅탑 체인
- ・본체 체인과 톱 플레이트로 구성되어 있어 본체 체인의 외부 링크에 톱 플레이트의 다리부가 스냅 고정되어 있다
- ・ 허용 장력 크기 때문에, 반송능력이 큰 컨베이어에 최적(SS사양, PC사양 제외)
- ・톱 플레이트만의 교환 가능
- ・부식 조건에 따른 체인 사양이 라인업
플라스틱 유니버설 체인
- ・가로 구부림 반경이 작기 때문에, 좁은 스페이스의 유효 활용이 가능
- ・체인 링크의 스키마를 작게 하는 구조이기 때문에 반송물의 안정 반송에 최적
그리퍼 체인
- ・본체 체인과 톱 플레이트, 그립 러버로 구성되어 있어 톱 플레이트와 그립 러버는 교환 가능
- ・반송물의 양측에서 그립하기 때문에, 반송물의 상승 및 하강에 최적
- ・그립 고무의 형상, 재질은 선택 가능
플라스틱 크레센트 체인 체인
- ・수평 순환 반송에 최적
- ・체인 링크의 스키마가 일정하기 때문에, 보다 반송물을 안정적으로 반송하는 것이 가능
어큐뮬레이션 체인
- ・체인 표면의 롤러의 구름에 의해 반송물의 상처 부착 억제
- ・어큐뮬레이트가 있는 용도로 반송물의 저면의 상처 부착, 라인 프레셔의 경감에 최적
플라스틱롤러 테이블
- ・팔레트 없이 직승할 수 있는 프리 플로 체인
- ・롤러의 구름에 의해, 반송물의 상처 부착을 억제
- ・체인의 피치 라인 위에 플라스틱롤러가 붙어 있기 때문에, 굴곡시에도 플라스틱롤러 간격이 변하지 않는다
직선 반송 일람
- TTP/TTP-P형
(체인 피치: 38.1mm) - TTPH/TTPH-P형
(체인 피치: 38.1mm) - TTPT형
(체인 피치: 38.1mm) - TTPDH형
(체인 피치: 38.1mm)
- TTPM형
(체인 피치: 19.05mm) - TPF형
(체인 피치: 38.1mm) - TP-OTD형
(체인 피치: 38.1mm) - TPS/TPS-P형
(체인 피치: 38.1mm)
- TPH/TPH-P형
(체인 피치: 38.1mm) - TPSS형
(체인 피치: 38.1mm) - TPM형
(체인 피치: 19.265mm) - TPM-SN/TPM-P-SN형
(체인 피치: 19.05mm)
- TPRF형
(체인 피치: 25.4/38.1mm) - TP-YS/TP-YST형
(체인 피치: 19.23mm)
×
(드래그로 이동할 수 있습니다)
×
(드래그로 이동할 수 있습니다)
×
(드래그로 이동할 수 있습니다)
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 38.1 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | - |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | 스테인리스 핀 타입 |
| 핀 재질 | SUS304 상당 |
| 핀 모양 | 널링 핀 |
| 톱 플레이트 두께 mm | 4.8 |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | TTPT |
 |
|
| 톱 플레이트 폭 mm | 82.6, 114.3, 190.5 |
자세한 것은 이쪽으로부터 확인해 주세요.
×
(드래그로 이동할 수 있습니다)
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 38.1 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | - |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | 스테인리스 핀 타입 |
| 핀 재질 | SUS304 상당 |
| 핀 모양 | 널링 핀 |
| 톱 플레이트 두께 mm | 4.8 |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | TTPDH |
 |
|
| 톱 플레이트 폭 mm | 190.5, 254.0, 304.8 |
자세한 것은 이쪽으로부터 확인해 주세요.
×
