DC 브러시리스 하이포이드 모터

자동화·에너지 절약화의 요구에 부응

모터 선택의 새로운 기준, 쯔바키의 차세대 모터

「DC 브러시리스 모터」는, 서보 모터와 같은 속도 제어를 가능하게 해, 코스트 퍼포먼스가 뛰어난 모터입니다. 또한 에너지 절약 환경에 부드럽게 컴팩트. 쯔바키의 하이포이드 기어와 조합하는 것으로, 모터 본래의 탈조하지 않는 끈적끈적한 토크를 최대한으로 발휘합니다.

영구 자석의 힘으로 고효율

속도 제어라면 쯔바키의 DC 브러시리스 모터!

「DC 브러시리스 모터」는, 로터에 영구 자석을 채용해, 컴팩트하고 고효율을 실현한 모터입니다.

전용의 드라이버로부터 전원 공급과 회전 지령을 받아 모터를 구동하는 구조로 되어 있어, 모터의 회전 속도를 센서로 검지해 피드백 제어를 하고 있기 때문에, 속도 제어가 뛰어납니다.

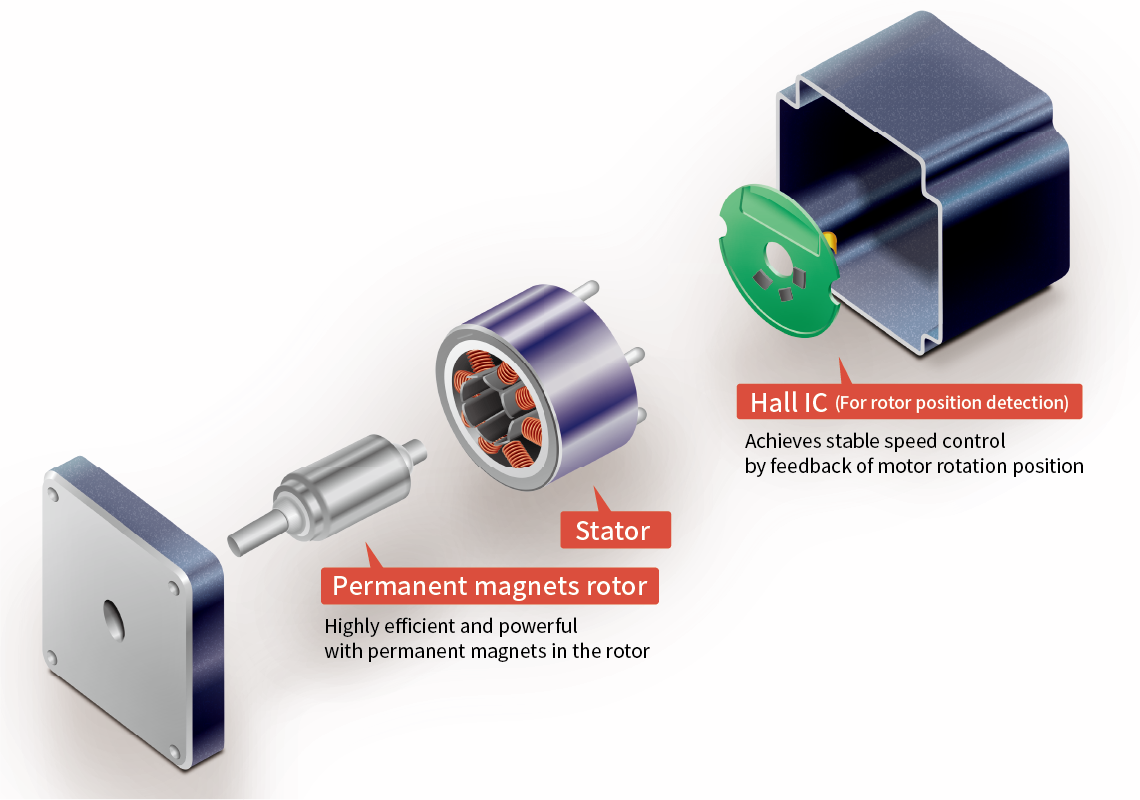

DC 브러시리스 모터부의 구조도

모터 효율은 IE4 상당!

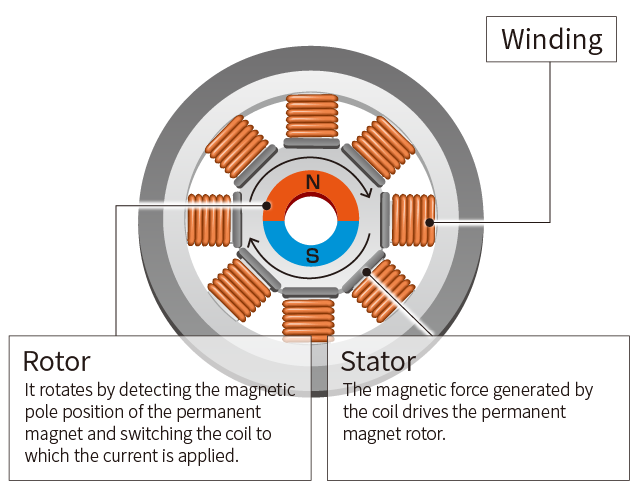

고정자 구조 이미지
(클릭으로 확대)

종래, 속도 제어를 하는 경우는, 인버터 구동 혹은 서보 모터를 사용할 기회가 주류가 되고 있었습니다만, 최근 몇년, 새로운 선택지로서 DC 브러시리스 모터가 주목받고 있습니다.

인버터를 사용하여 속도 제어하고 있지만, 변속 범위가 좁고 토크가 부족하다.
에너지 절약을 위해 고효율 모터를 사용하고 싶지만 서보 모터가 너무 높습니다 ...
서보모터를 사용하고 있지만 속도제어만 사용하고 있다.

...등등의 요망에 부응하는 모터, 그것이 DC 브러시리스 모터입니다.

인버터 구동, 서보 모터와의 비교

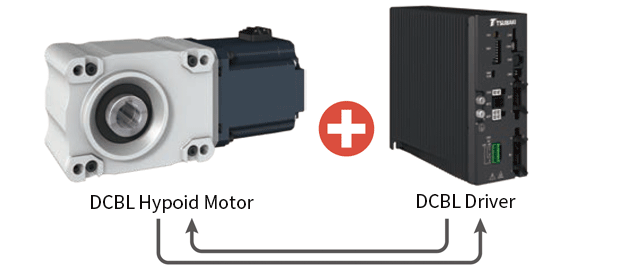

우수한 속도 제어
vs. 인버터 드라이브

내장 된 홀 IC에 의해 모터의 회전 속도를 검출하고 드라이버에 피드백을함으로써 부하 변동시에도 안정된 회전 속도를 실현!

넓은 가변 속도 범위
vs. 인버터 드라이브

모터 회전 속도 범위

100～2500 r/min

소형
vs. 인버터 드라이브vs. 서보 모터

서보 모터에 감속기를 설치하는 경우 플랜지 설치가 되기 때문에 전장이 길어집니다만, DC 브러시리스 하이포이드 모터은 빌트인 타입이기 때문에 매우 컴팩트해져, 장치의 스페이스 세이빙에 공헌합니다.

고효율이기 때문에 손실이 적고, 모터의 소형화, 냉각 팬을 없애는 것이 가능해져, 보다 컴팩트를 실현합니다.

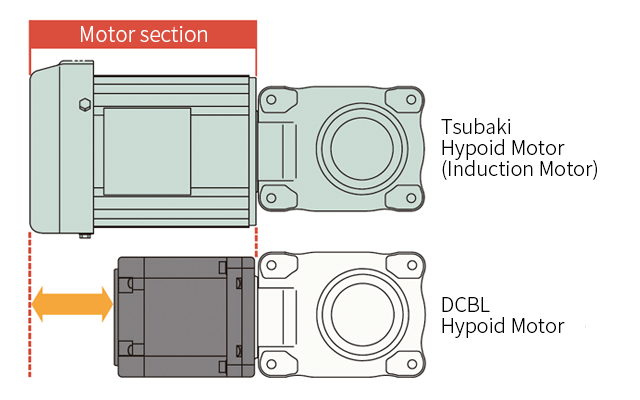

인덕션 모터에 비해
모터부 전장38 % 컴팩트화

(예) 0.2kW에서 67.2mm 짧아집니다.

또한 쯔바키만의 독특한 기능으로

모터 내부에 온도 센서를 탑재하여 소손 방지

모터 내부에 온도 센서를 내장하고, 권선 온도의 상시 감시에 의해 모터의 소손 보호를 실현. 기동 빈도가 많은 용도라도 안심하고 사용하실 수 있습니다.

모터를 마음대로 제어하는 전용 드라이버

쯔바키에서는 다채로운 움직임을 실현하기 위한 전용 드라이버를 개발, 누구라도 간단하게 움직임을 컨트롤 할 수 있습니다.

모터의 상황을 감시하고 있기 때문에 부하 상황에 따라 최적의 회전 속도로 전환하는, 정해진 위치까지 자동으로 운전하는 등이 가능합니다. 또한 통신 기능을 탑재하고 있기 때문에 원격 감시도 간단합니다.

통신 기능에 의한 예지 보전, 원격 감시를 실현

통신 기능을 탑재하고 있어 모터의 과열, 과부하 검지 등을 신속하게 검지하여 모터를 정지시킬 수 있습니다.

PLC와 연결

상시, 운전 상태를 감시하고 있으므로, 상황에 따른 속도 제어가 가능해, 원격 감시해 데이터를 업로드합니다.

(옵션 통신 케이블 필요)

PLC와 연결

통신 사양은 범용성이 높은 Modbus-RTU를 채용해, RS-485에 가세해 PC와 간단하게 접속 가능한 마이크로 USB 단자도 탑재하고 있습니다.

PC와 연결하여 파라미터 설정, 전용 드라이버 업데이트가 가능

전용 PC용 소프트웨어를 사용하면 각 파라미터의 설정도 간단하게 변경할 수 있습니다. 향후, 드라이버용 프로그램의 업데이트에 의해 새로운 기능을 추가해 나갈 것입니다.

PC용 소프트웨어의 다운로드는 이쪽으로부터

소프트웨어 버전 업 알림

2024.03.01 오류를 수정했습니다.
(Ver2.0.1)

2023.10.02 ・시운전 기능 추가 ^※ /메모리에 기입하지 않는 기능 추가 ^※ 했습니다.

・실시간 모니터 변경/IO 모니터 추가 ^※ 했습니다.
・에러 코드 표시 추가했습니다.
· 파라미터 설명 추가했습니다.
・동작의 안정성 향상을 실시했습니다.
(Ver2.0.0)

※2023년 10월 1일 이후 출하의 드라이버로부터 사용할 수 있습니다.

2023.04.26 동작의 안정성 향상을 실시했습니다.
(Ver1.0.14.0)

2023.03.27 프로그램 운전 포인트 수 전환의 변경, 프로그램 운전 조건의 추가, 동작의 안정성 향상을 실시했습니다.
(Ver1.0.13.0)

업데이트 버전은 소프트웨어의 동작 안정성이 향상되어 있으므로 사용하시기 바랍니다.
대응 드라이버는, 2023년 4월 이후의 출하분이 됩니다.

※이전에 출하한 드라이버에 관해서도, 업데이트판에서 사용 가능합니다.
단, 추가된 일부 기능은 사용할 수 없습니다. 자세한 내용은 취급설명서를 참조하십시오.
